土止メ杭

土止メ杭

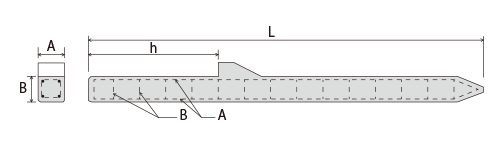

▶︎　土止メ高さ（ｈ）寸法は自由に設定できます。

土止メ杭

呼び名	寸法			参考重量 (kg)
呼び名	A	B	L	参考重量 (kg)
120 x 120 x 1500	120	120	1500	52
120 x 120 x 2000			2000	69
120 x 120 x 2500			2500	86
120 x 120 x 3000			3000	104
120 x 120 x 3500			3500	121
120 x 120 x 4000			4000	138
120 x 120 x 4500			4500	155
120 x 150 x 2000	120	150	2000	86
120 x 150 x 2500			2500	108
120 x 150 x 3000			3000	130
120 x 150 x 3500			3500	151
120 x 150 x 4000			4000	173
120 x 150 x 4500			4500	194
120 x 150 x 5000			5000	216
150 x 150 x 3000	150	150	3000	162
150 x 150 x 3500			3500	189
150 x 150 x 4000			4000	216
150 x 150 x 4500			4500	243
150 x 150 x 5000			5000	270
150 x 150 x 5500			5500	297
150 x 150 x 6000			6000	324
150 x 150 x 6500			6500	351
200 x 200 x 5000	200	200	5000	480
200 x 200 x 5500			5500	528
200 x 200 x 6000			6000	576
200 x 200 x 6500			6500	637
200 x 200 x 7000			7000	672

寸法表 (単位:mm)

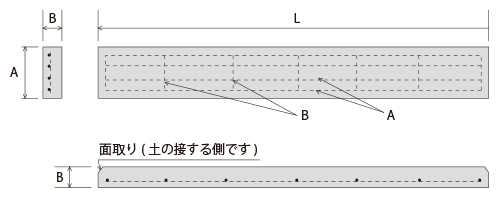

土止メ板

土止メ板

呼び名	寸法			参考重量 (kg)
呼び名	A	B	L	参考重量 (kg)
60 x 250 x 995	250	60	995	35
60 x 250 x 1490		60	1490	53
70 x 250 x 995		70	995	41
70 x 250 x 1490		70	1490	62
60 x 300 x 995	300	60	995	42
60 x 300 x 1490		60	1490	64
70 x 300 x 995		70	995	50
70 x 300 x 1490		70	1490	75
90 x 300 x 1990		90	1990	128
60 x 400 x 995	400	60	995	57
60 x 400 x 1490		60	1490	85
70 x 400 x 1490		70	1490	99

寸法表 (単位:mm)
