ＮＳＫ

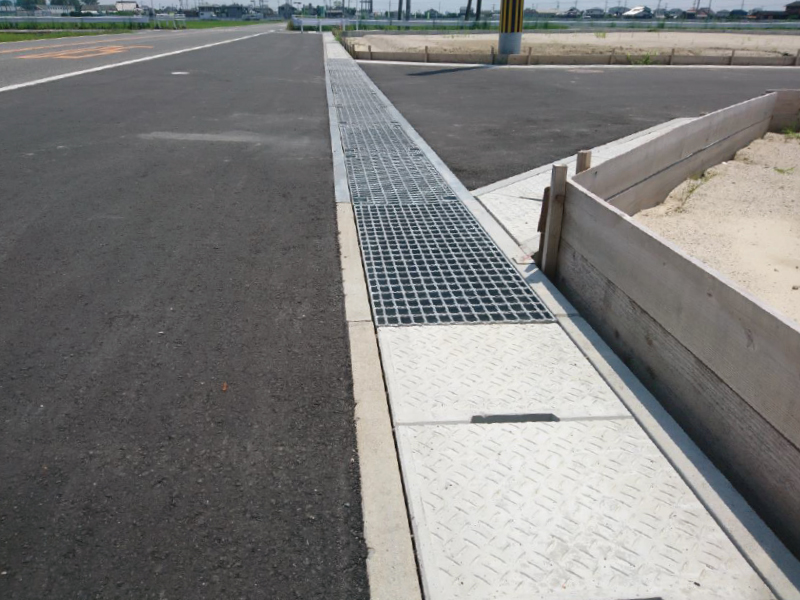

NSK-Ⅰ型(T-25縦断用)消音タイプ

▶　︎佐賀県規格の落蓋側溝です。
▶　蓋の底にゴム板を装着することにより騒音を低減できます。
▶　集水部にはレジンコンクリート集水蓋を使用します。

ＮＳＫ

ＮＳＫ

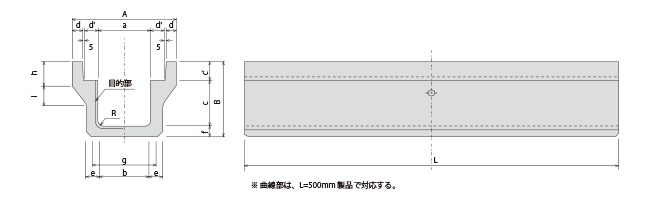

呼び名	寸法																参考重量 (kg)
呼び名	A	B	a	b	c	c'	d	d'	e	f	g	h	i	L			L=500	L=1000	L=2000
250	470	410	250	230	250	100	50	55	60	60	290	130	104	500	1000	2000	83	166	331
300	540	480	300	280	300	110	60	55	70	70	340	140	105	500	1000	2000	111	221	442
400	640	590	400	380	400	120	60	55	70	70	440	150	105	500	1000	2000	136	272	544
500	760	715	500	480	500	135	65	60	80	80	560	165	130	500	1000	2000	185	370	740

寸法表 (単位:mm)

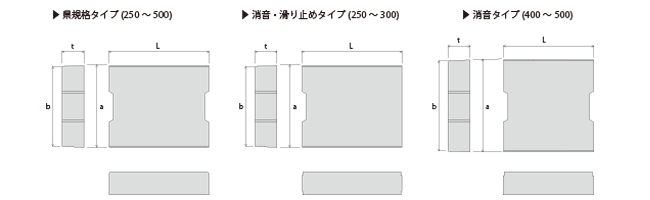

NSK-Ⅰ型用蓋(T-25縦断用)

・消音・滑り止めタイプ(250～300)
・消音タイプ(400～500)
・県規格タイプ(250～500)

ＮＳＫ

ＮＳＫ

呼び名	寸法				参考重量 (kg)
呼び名	a	b	t	L	参考重量 (kg)
250	360	350	100	500	42
300	410	400	110	500	53
400	510	500	120	500	72
500	620	610	135	500	99

寸法表 (単位:mm)

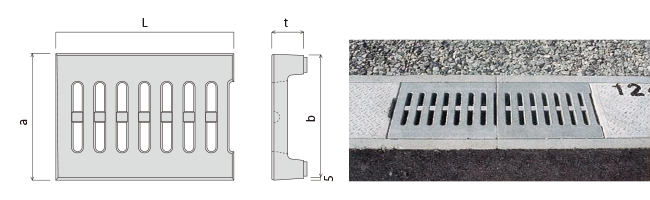

ＮＳＫ-Ⅰ型用集水蓋(レジン蓋)

ＮＳＫ

呼び名	寸法				参考重量 (kg)
呼び名	a	b	t	L	参考重量 (kg)
250	360	350	100	500	24
300	410	400	110	500	28
400	510	500	120	500	37
500	620	610	135	500	50

寸法表 (単位:mm)

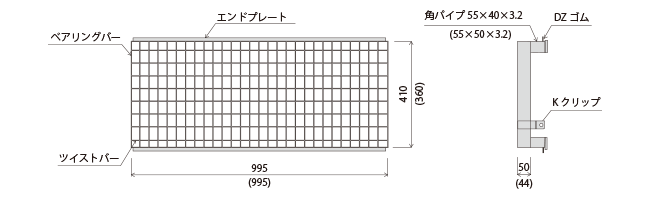

ＮＳＫ-Ⅰ型用グレーチング(250・300用)

ＮＳＫ

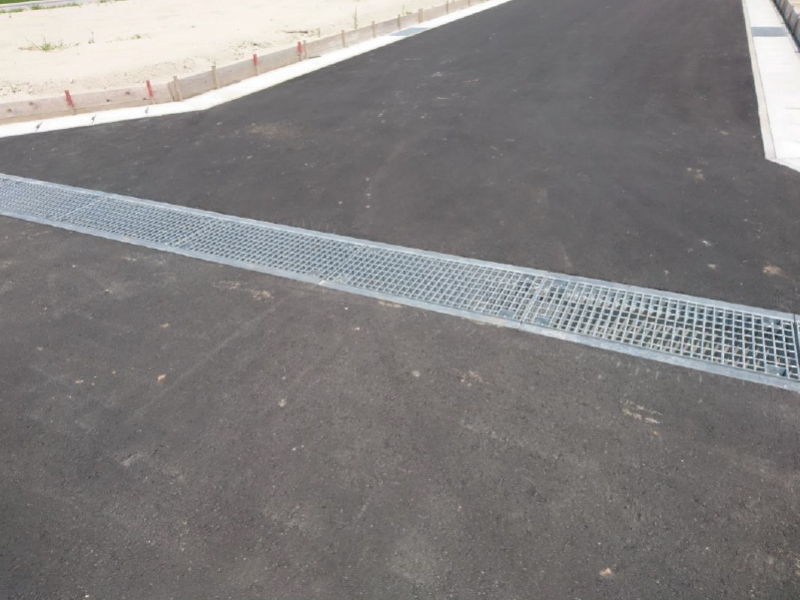

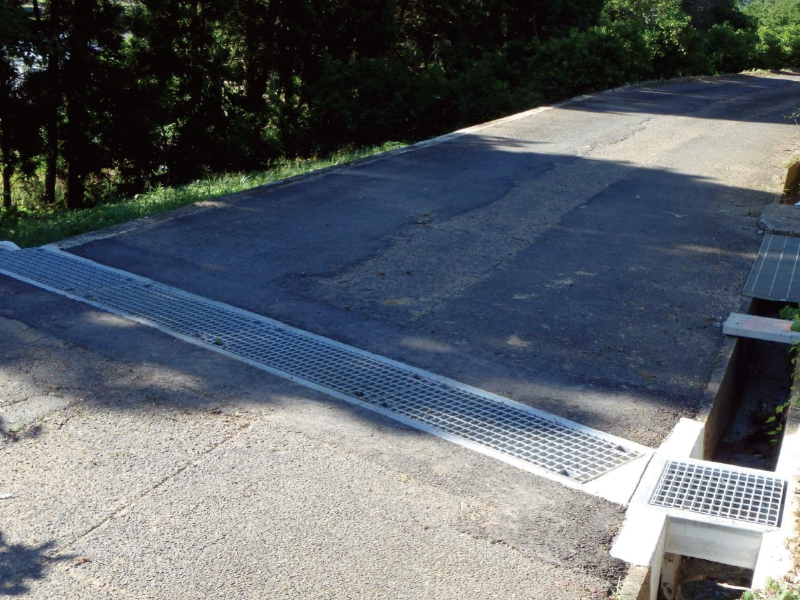

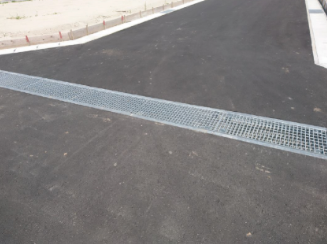

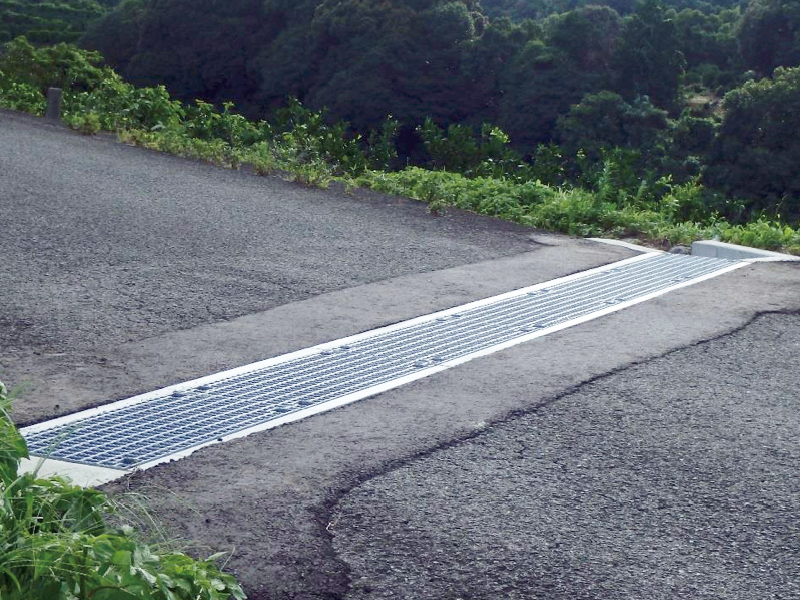

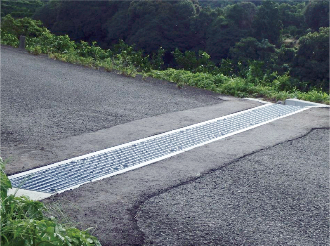

ＮＳＫ-Ⅱ型（T-25横断用）
▶グレーチングを使用します。

ＮＳＫ

ＮＳＫ

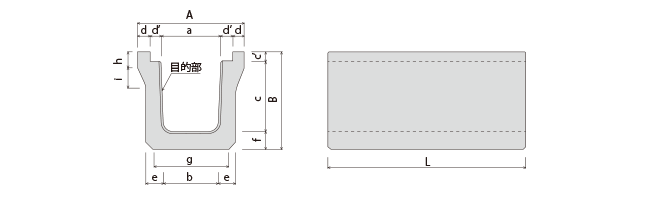

呼び名	寸法														参考重量 (kg)
呼び名	A	B	a	b	c	c'	d	d'	e	f	g	h	i	L	参考重量 (kg)
250	470	435	256	230	306	44	60	47	80	85	320	70	104	1000	213
300	540	500	304	280	360	50	60	58	90	90	380	80	104	1000	275
400	640	620	403	380	460	60	70	58.5	100	100	460	85	105	1000	379
500	760	740	503	480	570	65	80	58.5	105	105	560	105	120	1000	484

寸法表 (単位:mm)

ＮＳＫ-Ⅰ型用グレーチング(250・300用)

ＮＳＫ

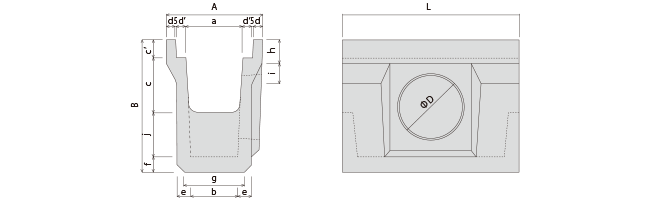

呼び名	寸法																参考重量 (kg)
呼び名	A	B	a	b	c	c'	d	d'	e	f	g	h	i	j	D	L	参考重量 (kg)
250	470	625	250	214	250	100	50	55	68	75	290	130	104	200	320	1000	248
300	540	745	300	264	300	110	60	55	78	85	340	140	104	250	374	1000	339

寸法表 (単位:mm)

　　　　　　ＮＳＫ-Ⅱ型 300
