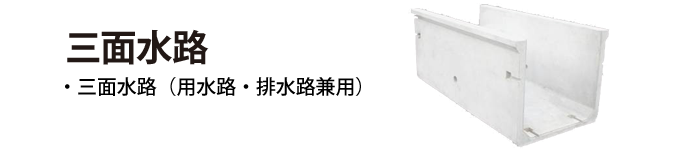

三面水路

三面水路（用水路・排水路兼用）
▶︎　従来の現場打水路に代わり、施工性が良く工期の大幅な短縮ができます。
▶︎　製品の接合部に埋め込みＴ形ボルト連結を行う事により、製品同士を堅固に
　　連結し不等沈下に対して有効に働きます。
▶︎　底版一体型のJ字形水路として、左右の壁高を異なる高さに設定できます。
　　(※別途計算が必要です、ご相談下さい。)
▶︎　二面水路対応型です。
▶︎　ウィープホール対応です。

三面水路

呼び名	寸法				参考重量 (kg)
呼び名	B1	B2	H	t	参考重量 (kg)
600 x 600	600	730	600	65	640
700 x 600	700	830			671
800 x 600	800	930			702
900 x 600	900	1030			733
1000 x 600	1000	1130			764
1100 x 600	1100	1230			795
1200 x 600	1200	1330			826
1300 x 600	1300	1430			857
1400 x 600	1400	1530			888
1500 x 600	1500	1630			919
600 x 700	600	730	700		702
700 x 700	700	830			733
800 x 700	800	930			764
900 x 700	900	1030			795
1000 x 700	1000	1130			826
1100 x 700	1100	1230			857
1200 x 700	1200	1330			888
1300 x 700	1300	1430			919
1400 x 700	1400	1530			950
1500 x 700	1500	1630			981
600 x 800	600	730	800		764
700 x 800	700	830			795
800 x 800	800	930			826
900 x 800	900	1030			857
1000 x 800	1000	1130			888
1100 x 800	1100	1230			919
1200 x 800	1200	1330			950
1300 x 800	1300	1430			981
1400 x 800	1400	1530			1012
1500 x 800	1500	1630			1043

寸法表 (単位:mm)

三面水路H=900～1200㎜

三面水路

呼び名	寸法							参考重量 (kg)
呼び名	B1	B2	H	t	c	d	e	参考重量 (kg)
600 x 900	600	690	900	100	120	62	38	1108
700 x 900	700	790						1156
800 x 900	800	890						1203
900 x 900	900	990						1251
1000 x 900	1000	1090						1298
1100 x 900	1100	1190						1346
1200 x 900	1200	1290						1393
1300 x 900	1300	1390						1441
1400 x 900	1400	1490						1488
1500 x 900	1500	1590						1536
600 x 1000	600	690	1000			58	42	1164
700 x 1000	700	790						1212
800 x 1000	800	890						1259
900 x 1000	900	990						1307
1000 x 1000	1000	1090						1354
1100 x 1000	1100	1190						1402
1200 x 1000	1200	1290						1449
1300 x 1000	1300	1390						1497
1400 x 1000	1400	1490						1544
1500 x 1000	1500	1590						1592
600 x 1200	600	690	1200			50	50	1265
700 x 1200	700	790						1313
800 x 1200	800	890						1360
900 x 1200	900	990						1408
1000 x 1200	1000	1090						1455
1100 x 1200	1100	1190						1503
1200 x 1200	1200	1290						1550
1300 x 1200	1300	1390						1598
1400 x 1200	1400	1490						1645
1500 x 1200	1500	1590						1693

寸法表 (単位:mm)

＜設計条件＞　　　換算等分布荷重

三面水路
